화장실 형광등을 LED등으로 교체했어요.

새 형광등을 갈았지만 불이 안 켜졌다. 안정기 고장 인가보다. 안정기만 교체하면 되긴 하는데 사실 귀찮다. 이참에 그냥 LED 등으로 교체해야겠다.

안정기가 고장 나면 안정기를 교체해야 한다.

• 새 형광등임에도 깜빡깜빡
• 전등 스위치를 켰을 때 불이 늦게 들어온다던지
• 새 형광등을 끼웠는데도 불이 안 켜질 때
• 전등에서 '지' 고주파 소음이 심할 때
• 참고) 새 안정기를 교체하였고 새 형광등을 끼웠는데도 불이 들어오지 않는다면? 소켓을 교체해 보세요. 소켓이 전선을 꽉 물지 못해서 헐렁거려서 안정기의 선이 빠져있는 경우도 있었습니다.

기존 등기구에 LED 기판 모듈이랑 LED컨버터를 조립하는 방법과 통째로 조명등을 사서 교체하는 방법이 있는데요.
저는 통째로 교체해야 되겠어요. 화장실 LED등의 선택기준은 화장실이니 방습, LED 컨버트 유무, 역률, 수명, KC 뿐만 아니라 KS 인증, 제조국가 등입니다.

화장실뿐만 아니라 형광등 안정기 제품들이 요새 몇 년을 못 가는듯해서 이상하고 속상하네요.
LED 역시 컨버터(안정기)의 역할이 중요합니다. 제가 구매한 화장실등은 LED 크림사각욕실등입니다.
형광등안정기하면 뭐다? 선일일렉콤(이지라이팅)이라고 들어보셨을 텐데요. 그 회사가 운영하는 쇼핑몰 올바로 조명에서 구매했습니다.
27,900원+배송비 2500원=30,040원인데 적립금 2000원을 사용해서 합계 28,400원에 구매했습니다.
부합하는 조건들이 많은데 쇼핑몰 관리가 잘 되지 않은 듯해서 아쉽네요.

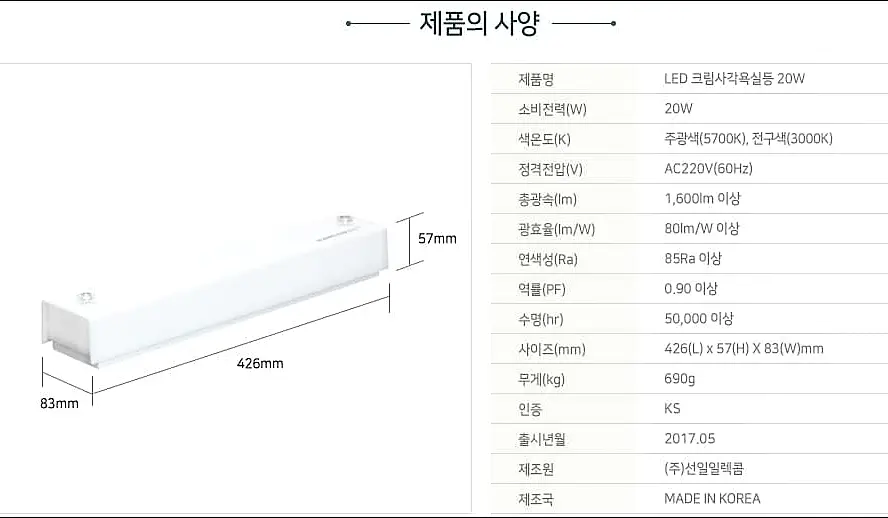

LED 크림사각욕실등 20W 제품사양 / 출처 : 올바로 조명

배송은 대신 택배이고 이틀 걸렸습니다.

도착한 택배 박스 상태 / 올바로 LED 크림사각욕실등

화장실 LED 등으로 교체하기

설치 방법을 알아보겠습니다. 쉬워요. 옆에서 도와주시는 분이 계신다면 더 빠르게 설치됩니다.
준비물 : 전기차단기 내린다, 전기 장갑, 전기테이프, 십자드라이버 or 전동드라이버 (전기 장갑과 전동드라이버는 없어도 됨)
아래 그림을 참고해 주세요.

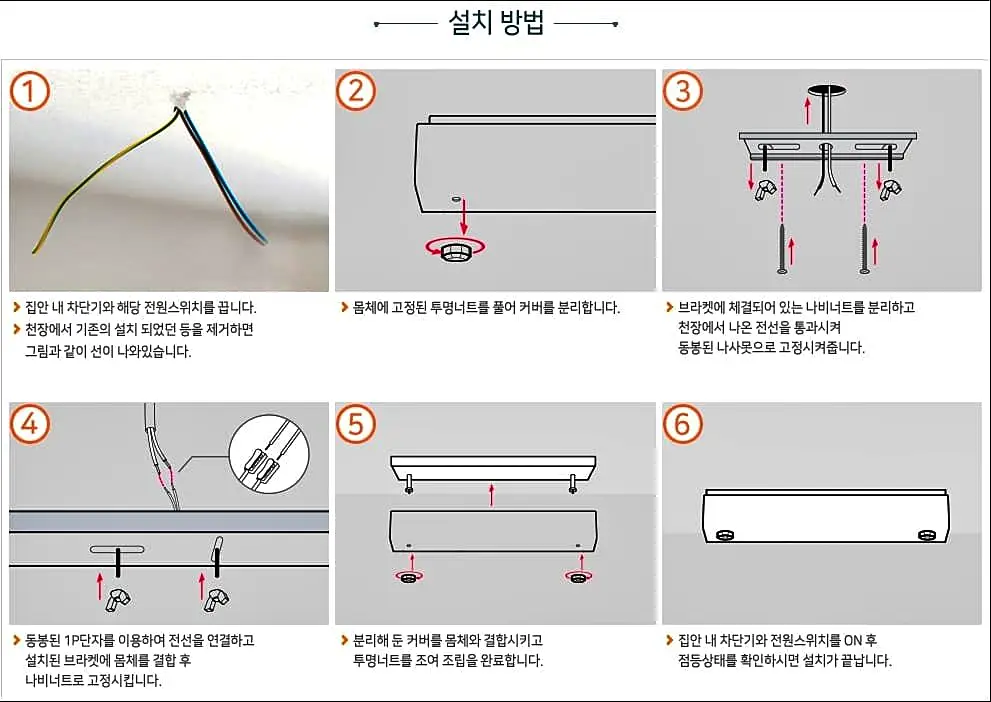

LED 크림사각 욕실등 설치 방법 / 출처 : 올바로 조명

1. 먼저 전기 차단기(두꺼비집)를 내립니다.
등기구를 교체할 때나 안정기를 교체할 때나 전기 작업할 때는 반드시 무조건 내립니다. 전등 차단기만 내리지 말고 전체적으로 내리는 게 안전하고 좋다. 참고로 전기선이 환풍기와 등이 맞물려있으면 안정기가 있는 LED 등이 안전하다고 합니다.

2. 기존의 등 사진을 찍습니다. 커넥터 주변과 전체 사진을 찍습니다.
(전기 하시는 분들의 작업스타일이 달라서 집집마다 약간 다르기 때문입니다)
형광등을 빼고 나사를 풀어 기존의 등기구를 제거합니다.
저희 집은 조금 이상하게 시공을 하였는지 나사가 많이 박혀있는 모습입니다. 기존 브라켓이 없네요;
전선 커넥터에 연결되어 있는 안정기 선(검, 흰)과 천장에서 내려오는 전원선 2개 (공통선, 스위치선)이 있습니다. 전선 커넥터 위에 있는 버튼을 살짝 누르고 빼면 쉽게 빠집니다.

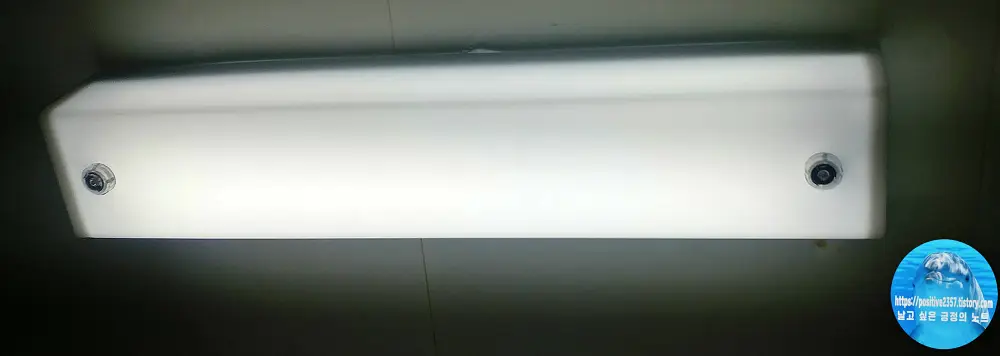

기존 등기구 36

3. 구매한 LED에 동봉되어 있는 브라켓을 천장에 나사로 고정합니다.

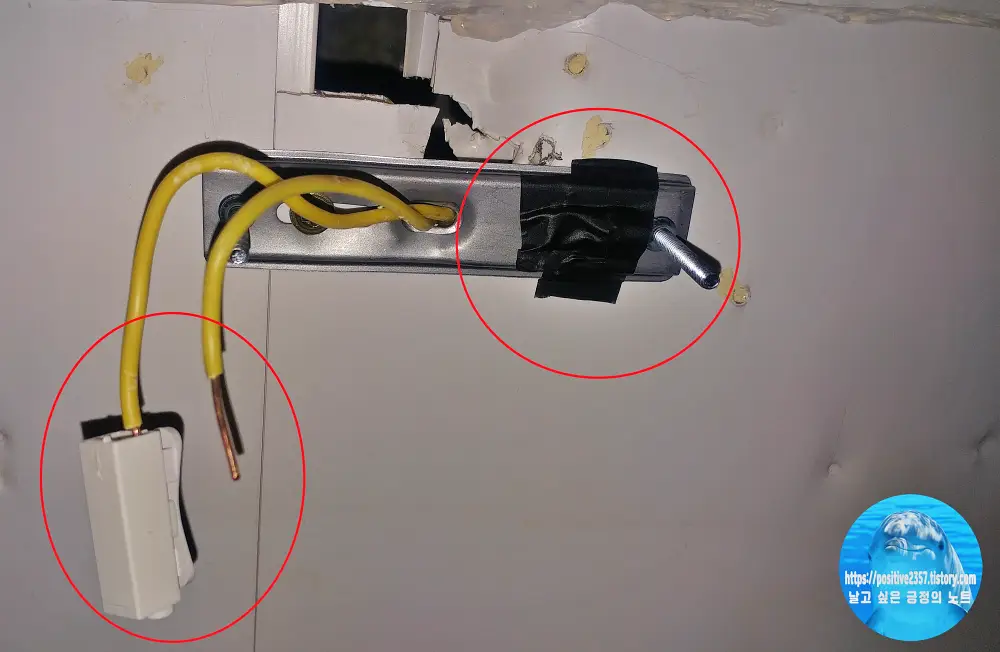

기존형광등을 제거하고 새 LED의 브라켓을 설치

저희 집은 형광등기구에 브라켓이 없네요. 😥 습기 때문인지 실리콘은 발라져 있고, 나사 자국이 많습니다. 구멍은 나무 퍼티로 메웠습니다. 구멍도 이쁘게 뚫어져있는 게 아니고 참.. 이상하게 일을 해놨네.
기존에 뚫어져있는 나사 구멍에 위치를 잡는다고 브라켓을 고정해 봤지만 헐거워서 나사를 추가해서 고정했습니다. 전동드라이버가 고장 나는 바람에 힘으로 돌려 뚫었네요. 그리고 전기테이프를 붙였습니다.

4. LED컨버터의 선(검, 흰, 녹)과 천장에서 내려오는 전원선 2개 (공통선, 스위치선)가 있는데요.
아마도 등기구를 사면 전선 커넥터가 있을 텐데요. 커넥터 위에 있는 버튼을 누르면서 빼거나 밀면 쉽게 연결됩니다. LED컨버터에 녹색은 접지선으로 천장에서 내려오는 선이 접지선이 있으면 연결하고 없으면 자르거나 전기테이프로 감습니다.

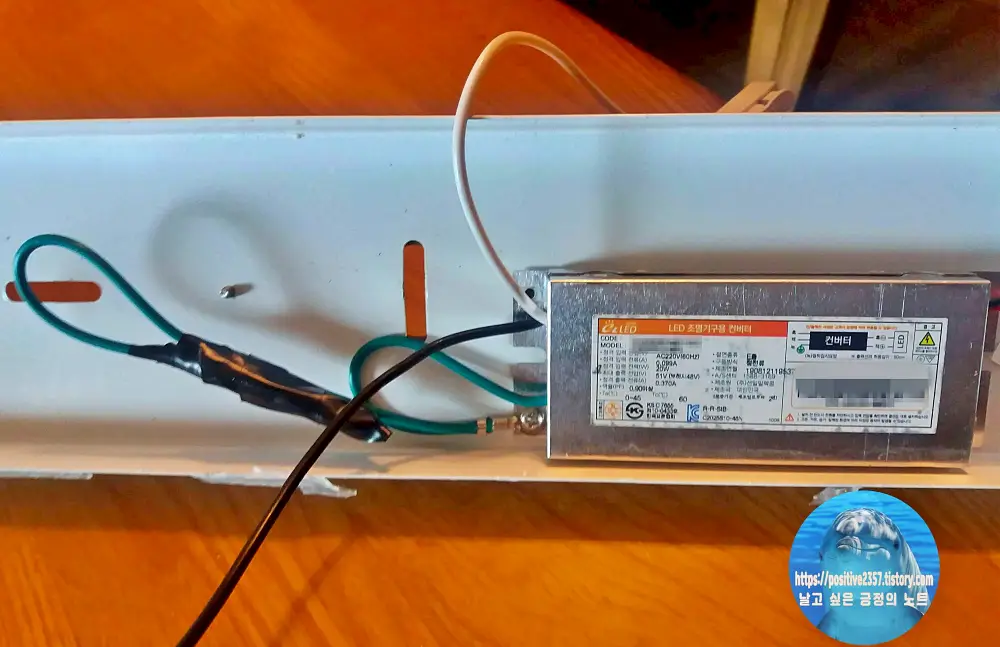

크림사각욕실등 뒷면 내장 컨버터, 접지선

컨버터의 스펙을 살펴보겠습니다.

정격 입력 전압 : AC220V(60Hz)
정격 입력 전류 : 0.99A
정격 입력 전력 : 20W
최대 출력 전압 : 51V(부하 시 48V)
정격 출력 전류 : 0.370A
역률 : 0.90 이상
Ta : 0~45도 / To : 60도
절연종류 : E종
구동방식 : 정전류
A/S센터 : 1588-3169
제조원, 제조국 : (주)선일일렉콤 / 대한민국
인증 : KS, KC인증

5. +. - 는 없습니다. 천장선을 동봉된 커넥터에 끼우고 화장실등 2개 선을 커넥터에 연결합니다.
커넥터 연결을 마쳤으면 LED 기판을 브라켓에 끼우고 동봉되어 있는 나비 볼트로 고정합니다.

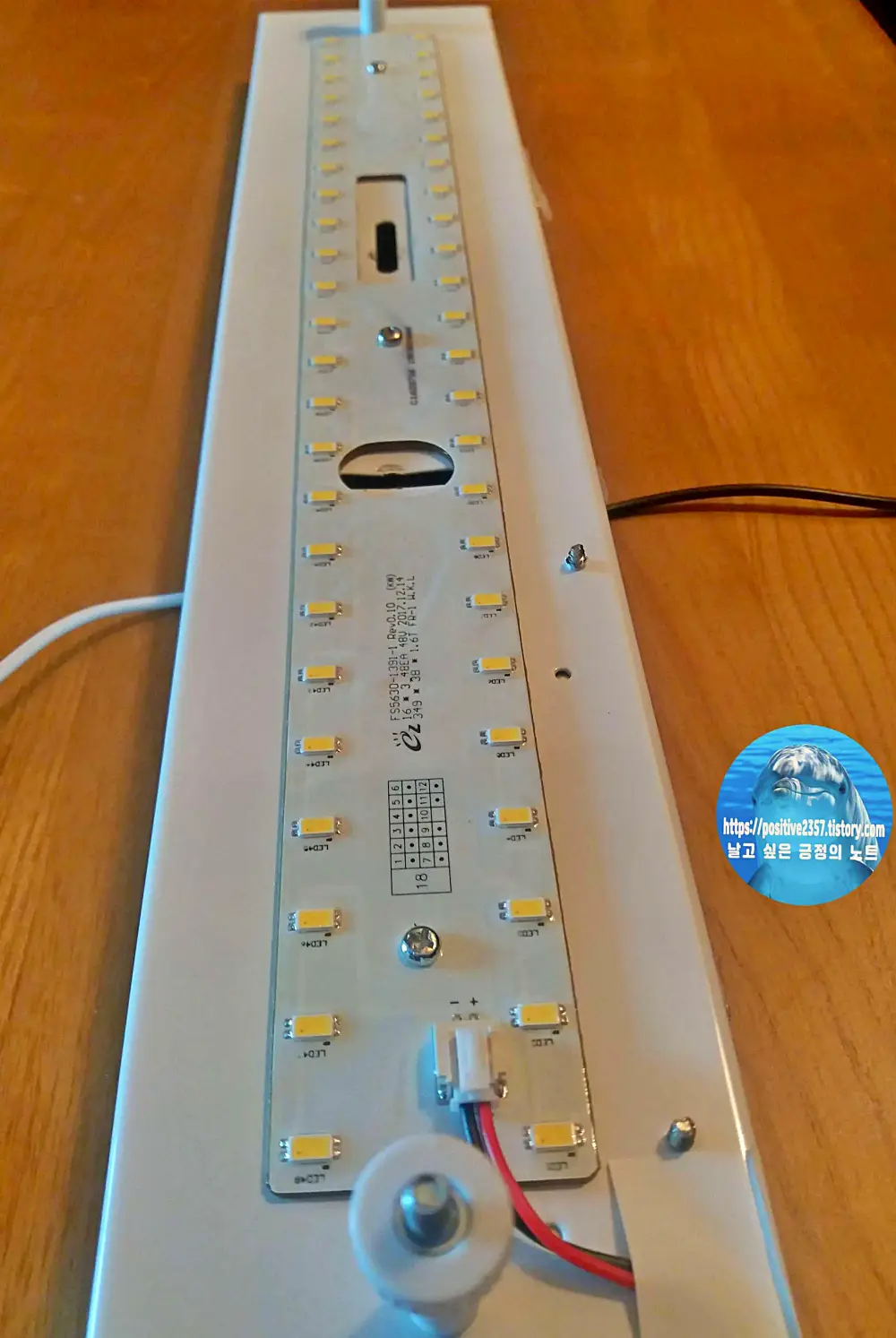

LED화장실등 설치 / 크림사각욕실등 앞면 LED기판

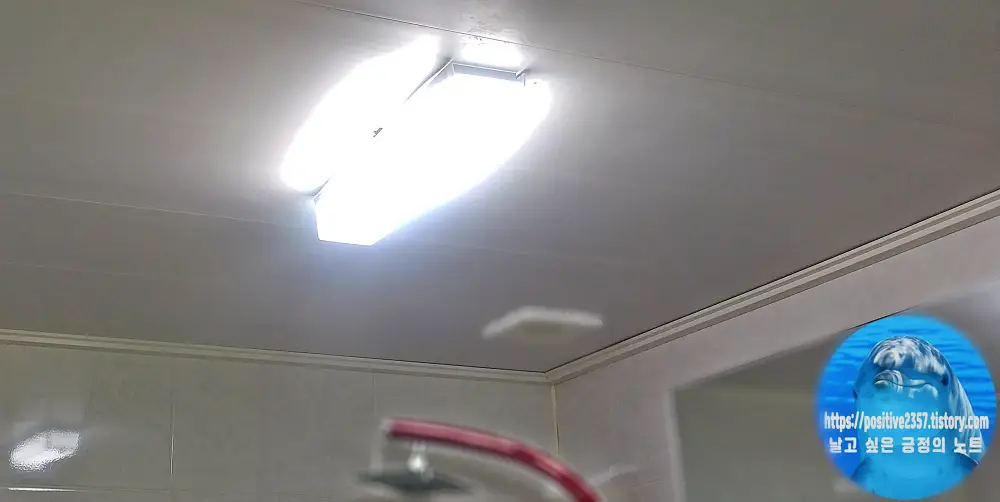

6. 커버를 씌우고 볼트가 있다면 고정한다. 차단기를 올려 불이 잘 들어오는지 확인합니다. 결과는 밝네요^^

LED 크림사각욕실등
